38.04 Munitions-Ausgabe-Stelle - Dover Plantage (Ammunitions-depot)

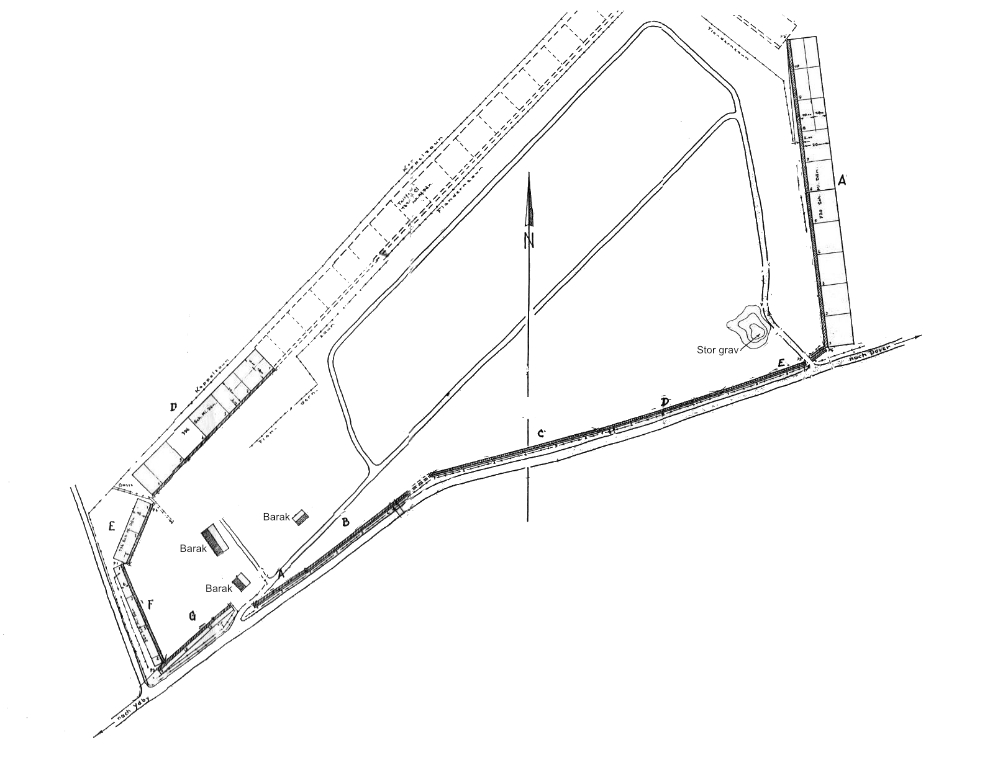

Tegninger og data er fra opgørelserne ifbm. retablering af området december 1945.
Arkiv: Thisted Amt, Amtsvejinspektør, pansergravssager, pk. 1991-524.

Parkkommando I, Generalkommandobygningen har 13/11 1945 noteret, at der i ammunitionsrummene var opmaganiseret
1298 Stk. 10,5 cm granater og 1171 stk. 12,2 cm granater.
Tilsynet med depotområdet havde Parkkompagni Nord-Vest, Thisted.
Arkiv: RA, FA, 1055-085, Pk. 4.

Hanstholmregistreringen v/Jørgen Lumbye

Opgørelsen anfører bl.a.:
Brønd m. Pumpe 17,6 m dyb.
Vej til barak 57 m lang, 2,8 m bred.
Vej fra Nr. 1-2 18 m lang, 1 m bred.
Vej til nedlagt latrin 12,6 m lang, 1 m bred
Græstørvsvold foran barak 18 m lang, 0,9 m bred, 1,1 m høj.
Jordvold om barakgrund 58 m lang, 0,8 m bred, 0,6 m høj.
Plads belagt med ral 17 lang, 9 m bred.

Hanstholmregistreringen v/Jørgen Lumbye

Tegning af ammunitionsrummene. Plan og snit A-A og B-B.

Snittegning af løbegrav.

I stillingen har der været 11 amminitionsrum af typen, som vist på tegningen herover.
Udvendige mål A-A 5,8 m, B-B 5,0 m.
Indvendige højder ved indgangsside 2,1 m, ved bagsiden 1,8 m.
Jordforsænket 1,1 m.

Desuden
1 ammunitionsrum med
udv. mål 3,1 x 3,2 m, indv. højde 1,85 m, jordforsænket 1,5 m.
1 ammunitionsrum med
udv. mål 4,0 x 3,0 m, indv. højde 1,9 m, jordforsænket 1,0 m.

Oversigt over løbegravs-afsnittene i stillingen:

	Længde	Bredde	Dybde
	8 m	0,5 m	0,6 m
	10 m	0,5 m	1,0 m
	38 m	0,6 m	1,2 m
	70 m	0,7 m	1,0 m
	3 m	1,5 m	0,3 m
I alt	129 m

Hanstholmregistreringen v/Jørgen Lumbye

Opgjorte Skydestillinger og Skydehuller:
Skydestilling foran barak: 9 m lang, 0,9 m bred og 1,1 m dyb.
1 stk. Skydehul: 1,2 m lang, 0,5 m bred og 0,9 m dyb.
8 stk. Skydehul: 1,0 m lang, 1,0 m bred og 1,0 m dyb.
2 stk. Skydehul: 1,0 m lang, 1,0 m bred og 0,5 m dyb.
1 stk. Skydehul: diameter 1,8 m, 1,0 m dyb.

Hanstholmregistreringen v/Jørgen Lumbye

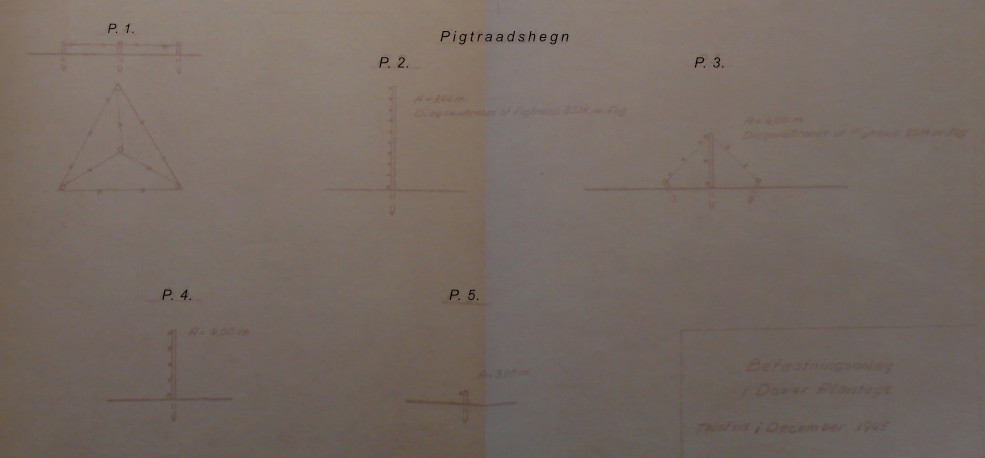

Tegninger af de 5 konstruktioner af pigtrådshegn.
Opgjorte længder i lb.m. for de 5 typer pigtrådshegn:
P. 1 - 1.753 lb.m.	P. 2 - 1.620 lb.m.	P.3 - 153 lb.m.	P. 4 - 100 lb.m.	P. 5 - 50 lb.m.	I alt 3.676 lb.m.
