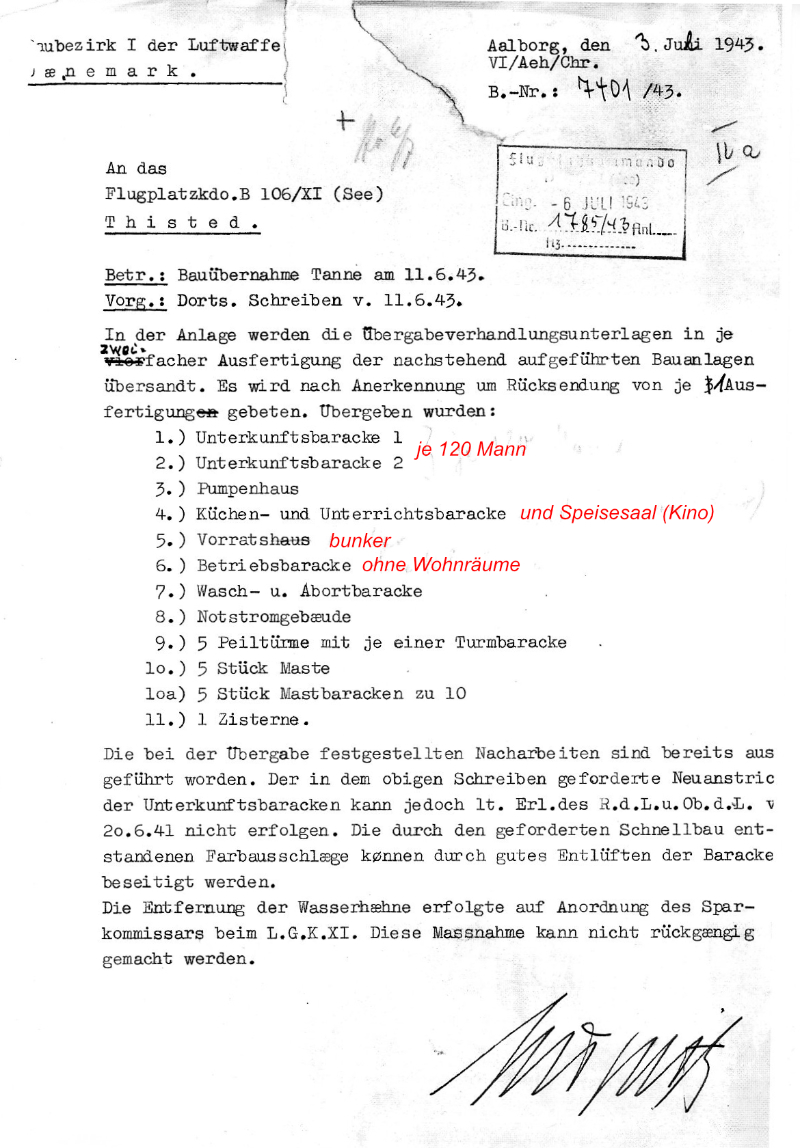

Tegninger og beskrivelser af bygningerne som de foreligger i materialerne vedr. bygningsoverdragelse den 11. juni 1943.

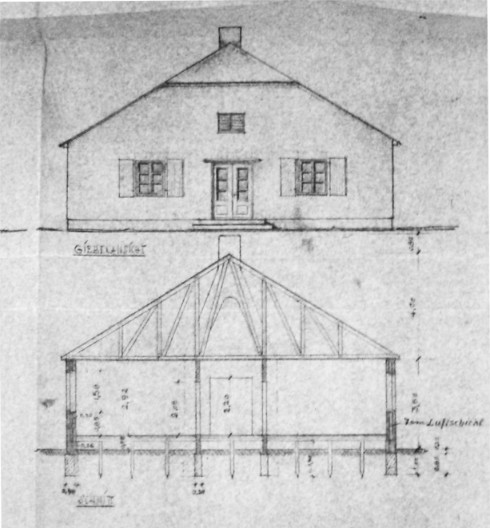

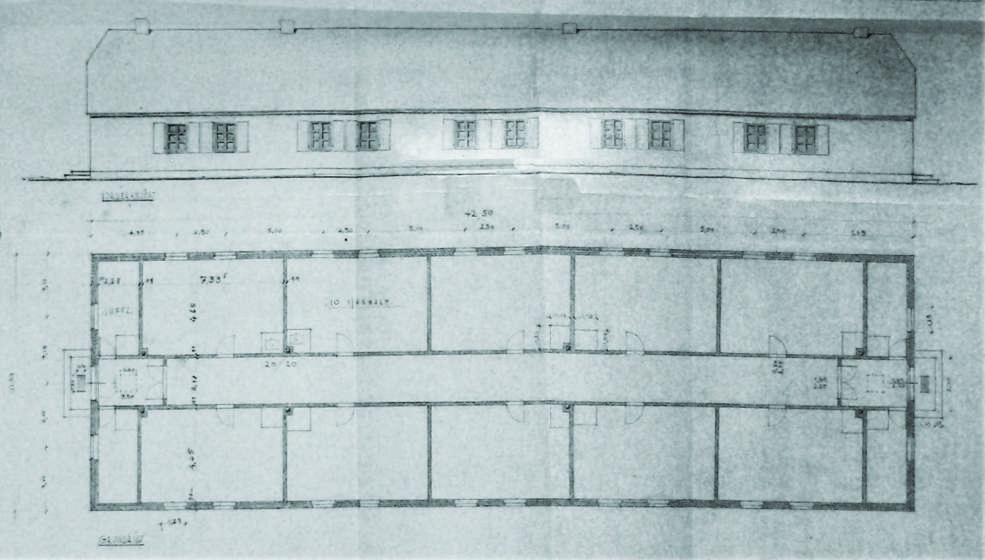

Indkvarteringsbarak til 120 mand.
Reg.nr. 21 og 23.

Bygningerne - incl. skillevægge - er opført med massiv mur af mursten.
Gulvene er lavet af sammenføjede brædder på jerngitter og er forsynet med blændgulve og isolering.
Skorstene og ovnindsatser er udført i massive materialer.
Tagkonstruktionen er lavet som spærkonstruktion. Alle tagflader er afdækket med enkeltlags tagpap på forskalling.
Vinduerne er udstyret med skodder på indersiden.
Alle loftsoverflader er forskallet med sammenføjede brædder og forsynet med isolerende indsatser.
Til opvarmning er opstillet transportable jernovne.
Bygningerne er udstyret med elektrisk belysning.

Hanstholmregistreringen v/Jørgen Lumbye

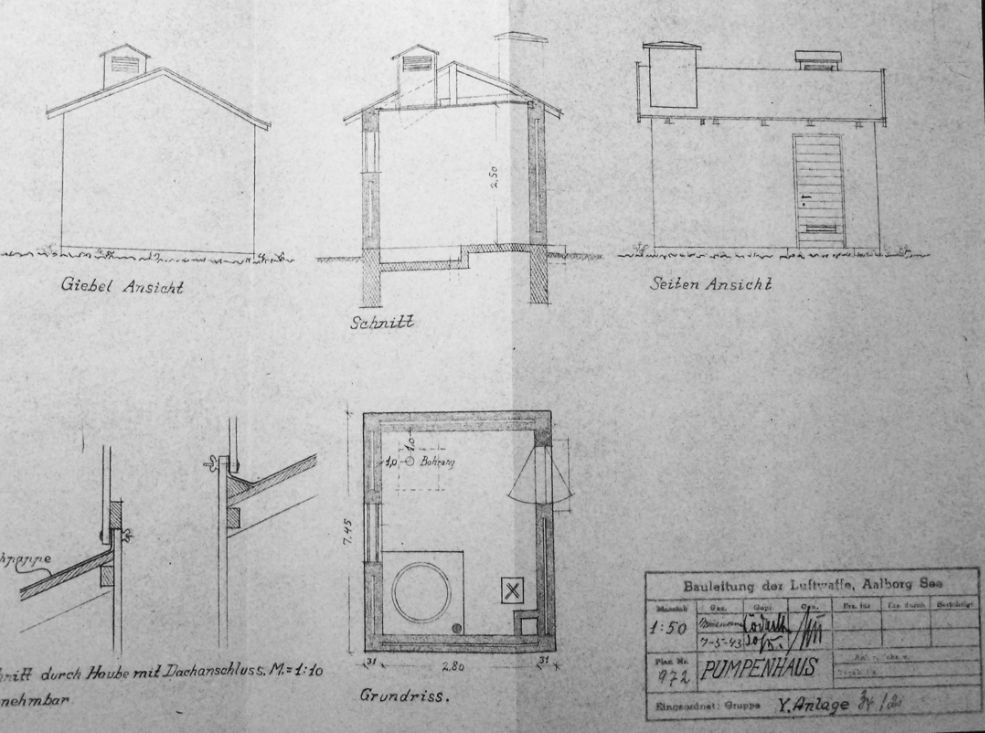

Pumpehus. Reg.nr. 22.

Bygningen er opført med massiv mur af mursten.
Gulvet er udført med cementslidlag på underbeton.
Taget er lavet af træ og dækket med enkeltlags tagpap på forskalling.
Vinduet er udstyret med skodder på indersiden.
Alle loftsoverflader er boardet med bankede plader og forsynet med isolerende indsatser.
Det opvarmes med en strygeovn.
Bygningen er udstyret med elektrisk belysning.
Hanstholmregistreringen v/Jørgen Lumbye

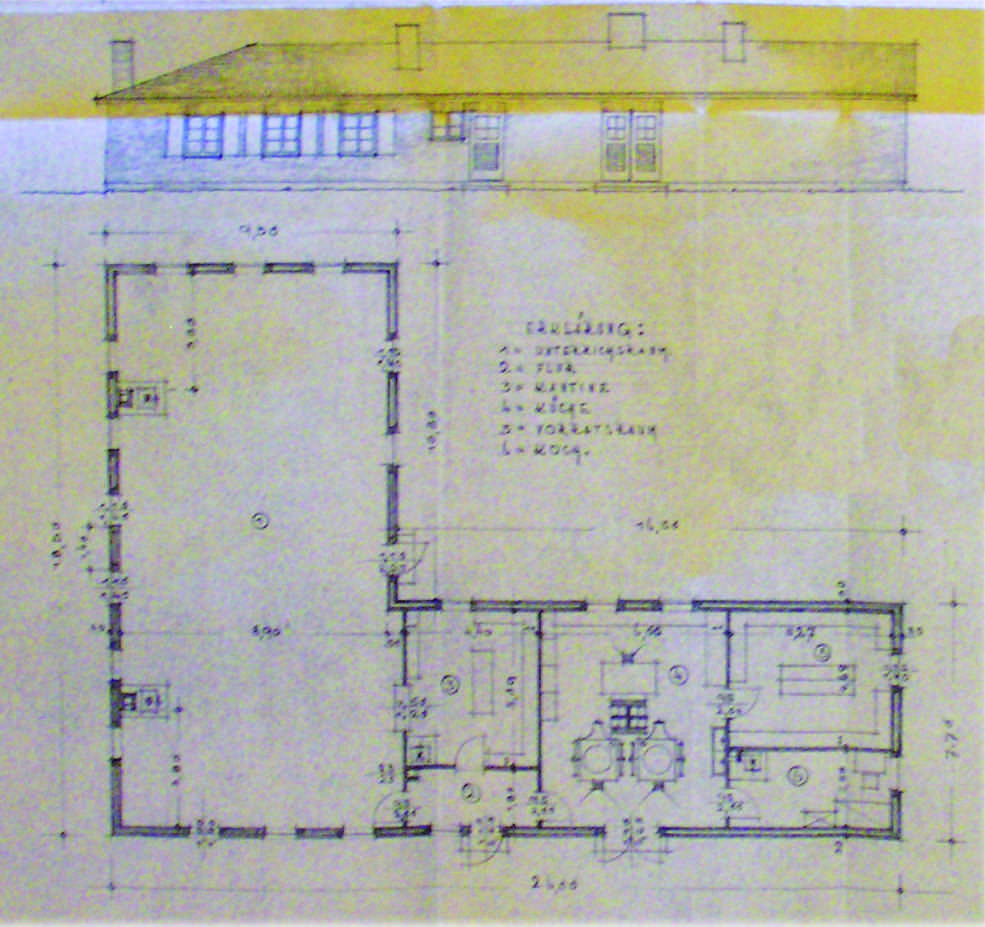

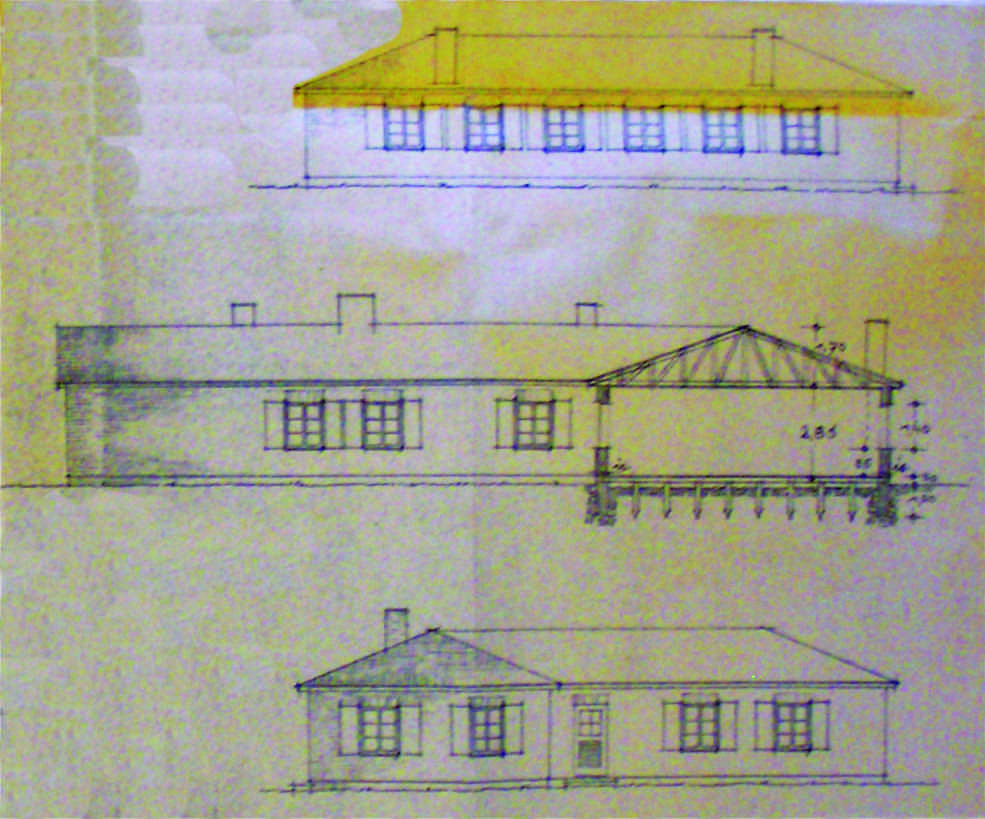

Køkken- og undervisningsbarak med spisesal og biograf. Reg.nr. 20.

Bygningen incl. skillevægge er opført med massive mure af mursten.
Gulvene, med undtagelse af køkkenet, er lavet af sammenføjede brædder på jerngitter og er forsynet med blændgulve og isolering.
Skorstene og ovnindsatser er udført i massive materialer.
Tagkonstruktionen er lavet som spærkonstruktion. Alle tagflader er afdækket med enkeltlags tagpap på forskalling.
Vinduerne er udstyret med skodder på indersiden.
Alle loftsoverflader er forskallet med sammenføjede brædder og forsynet med isolerende indsatser.
Væghylder er installeret i kantine, køkken og opbevaringsrum.
I køkkenet er der indbygget et komfur og et feltkøkken.
Bygningen er udstyret med elektriske belysning.
Hanstholmregistreringen v/Jørgen Lumbye

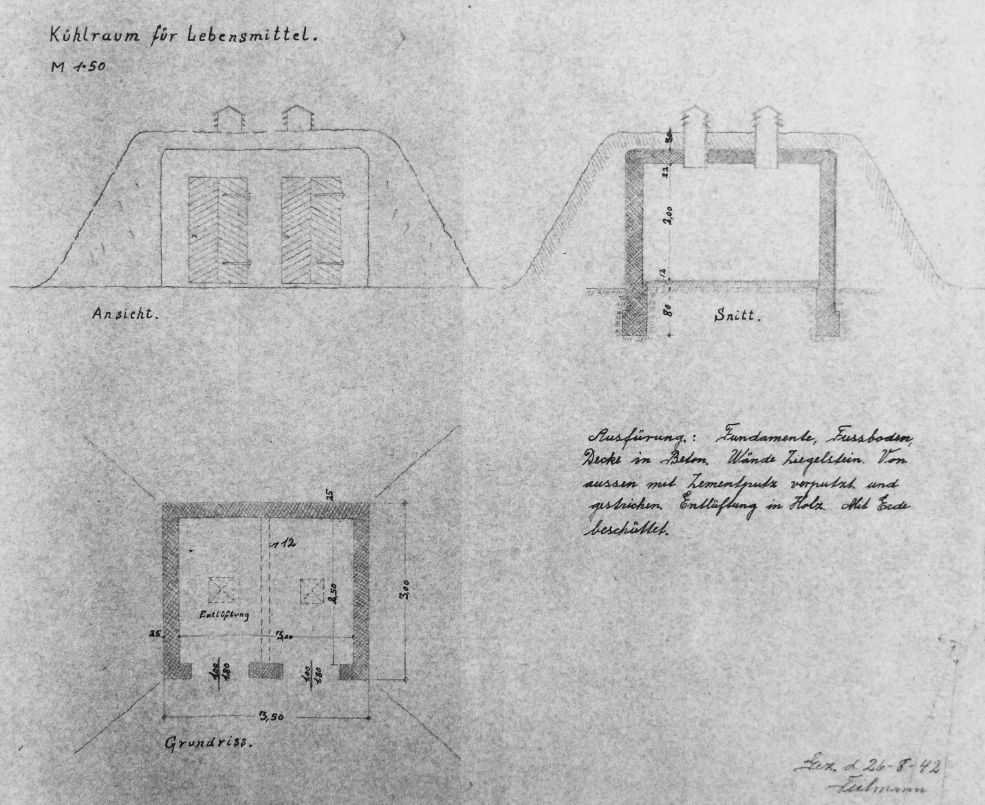

Bunker som kølerum for fødevarer. Ikke lokaliseret i registreringen.

Bygningen er opført i massiv armeret beton. Vægge og lofter er beskyttet mod fugt med en isolerende belægning.
Gulvet er lavet med slidlag i cement på en underbeton.
To ventilationsskakte af træ er installeret til ventilation.
Hele bygningen er dækket med jord på alle sider.
Der er ingen forbindelse til elektrisk lys.
Hanstholmregistreringen v/Jørgen Lumbye

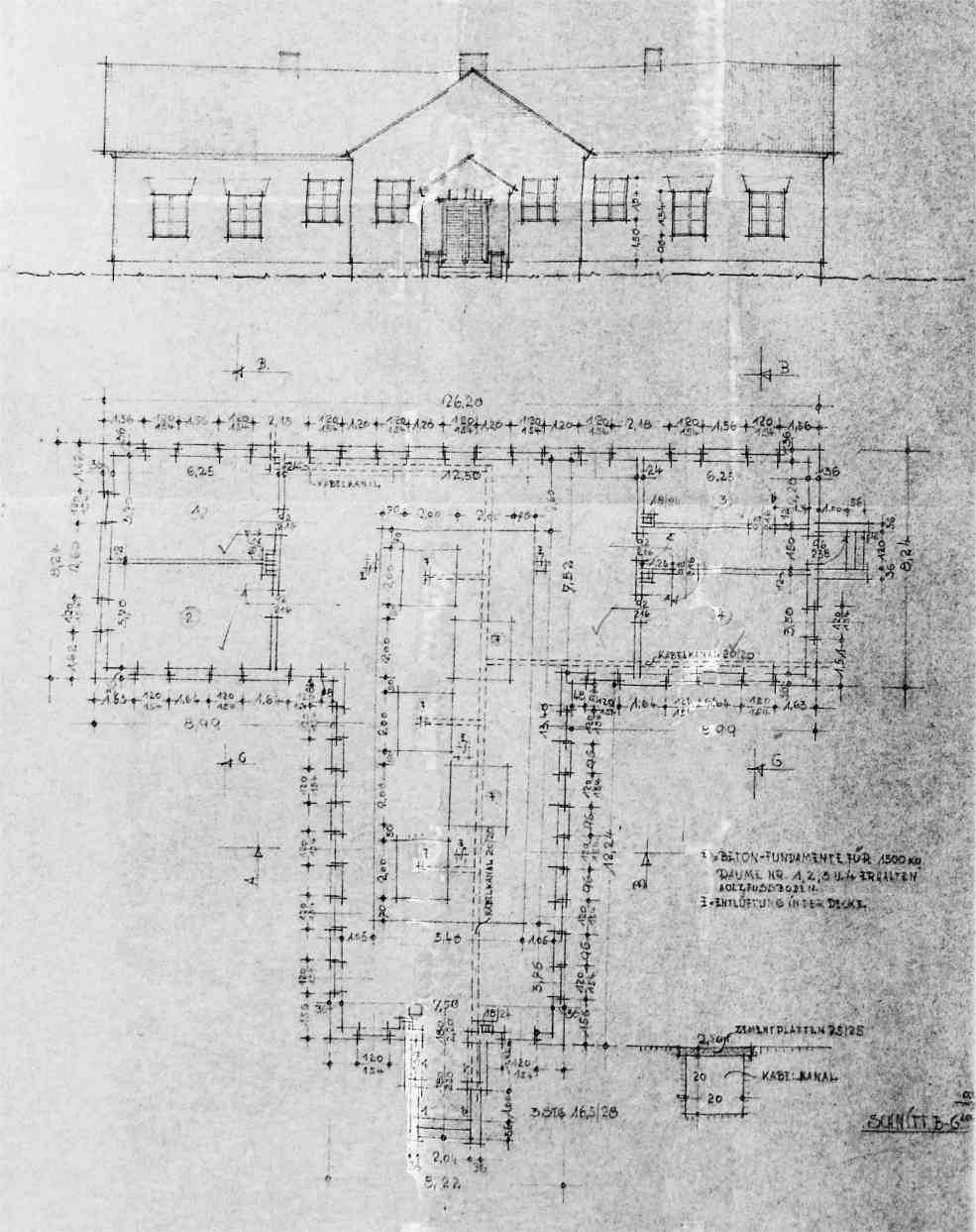

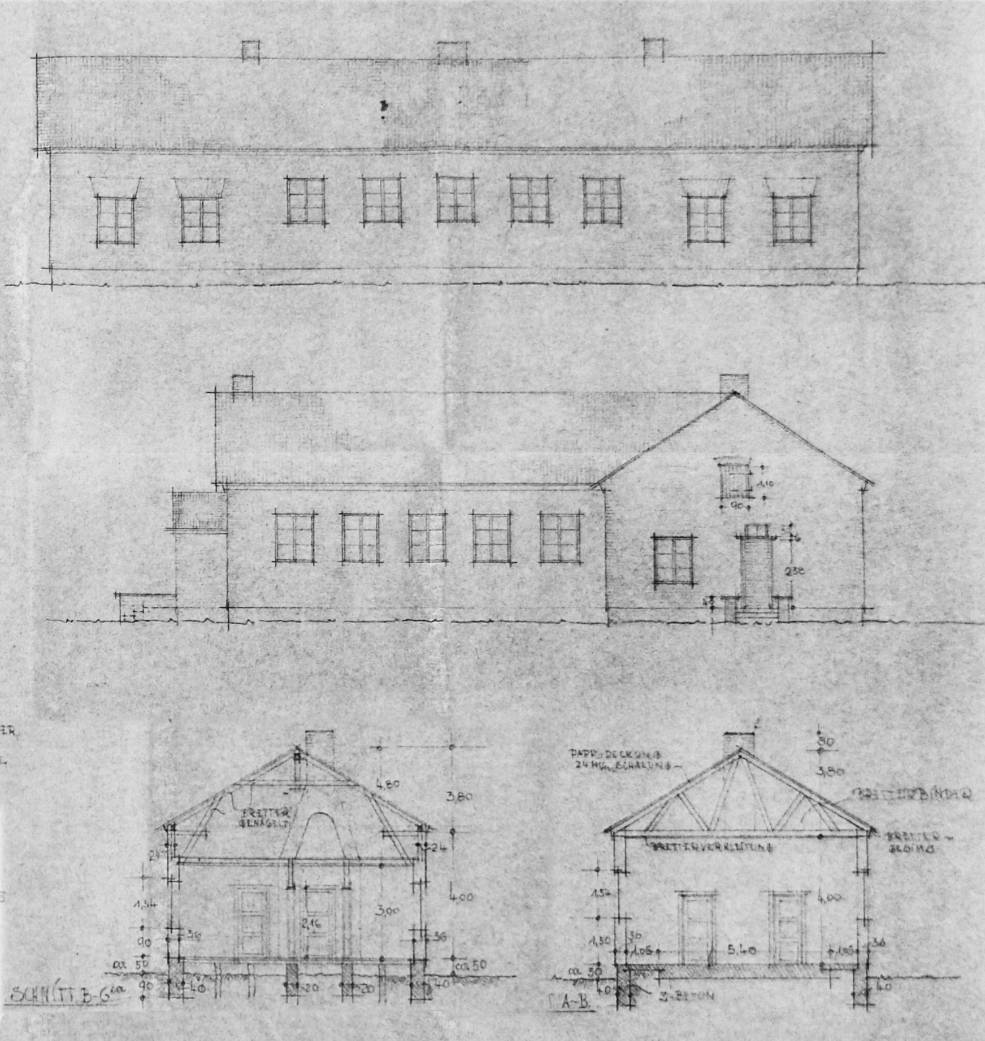

Bygning til administration og tydning af signalerne fra Y-anlæggene. Reg.nr. 26.

Bygningen er opført med massiv mur af mursten.
Under bordene til måleudstyret er gulvet lavet af cement på et undergulv, hvor kabelkanalerne er indbygget. Alle andre gulve er lavet af sammenføjede brædder på jerngitter og er forsynet med blændgulve og isolering.
Skorstene og ovnindsatser er udført i massive materialer.
Tagkonstruktionen er lavet som spærkonstruktion.
Tagoverfladerne er dækket med enkeltlags tagpap på forskalling.
Vinduerne er udstyret med rammer på indersiden.
Alle loftsoverflader er forskallet med sammenføjede brædder og forsynet med isolerende indsatser.
Til opvarmning er opstillet transportable jernovne.
Bygningen er udstyret med elektrisk belysning.
Til at installere måleudstyret på er der opstillet træpodier.
Hanstholmregistreringen v/Jørgen Lumbye
Vaske- og toiletbarak. Reg.nr. 24.

Bygningen er opført med massiv mur af mursten.
Til afledning er der et skylletoilet med et dræn til begge sider. Der er et opsamlingstrug på hver side uden for bygningen.
Vaskekarrene er lavet af ler med vandhaner over. Forbindelserne til brusersystemet er planlagt; den endelige montering finder sted senere.
Alle gulve er lavet med slidlag på undergulv. I vaske- og i bruserummene er gulvene dækket af tremmeriste.
Tagkonstruktionen er lavet som spærkonstruktion.
Alle tagflader er dækket med enkeltlags tagpap på forskalling.
Vinduerne er forsynet med skodder på indersiden.
Alle loftsoverflader er forskallet med sammenføjede brædder og forsynet med isolerende indsatser.
Hanstholmregistreringen v/Jørgen Lumbye
Bygning med nødstrømforsyning til Y-anlæggene. Reg.nr. 25.

Bygningen er med massive mure.
Alle gulve er lavet med cementslidlag på underbeton.
Tagkonstruktionen er en spærkonstruktion.
Alle tagoverflader er bygget af sammenføjede brædder og forsynet med isolerende indsatser.
Vinduerne er forsynet med skodder på indersiden.
Bygningen er udstyret med elektrisk belysning.
Hanstholmregistreringen v/Jørgen Lumbye

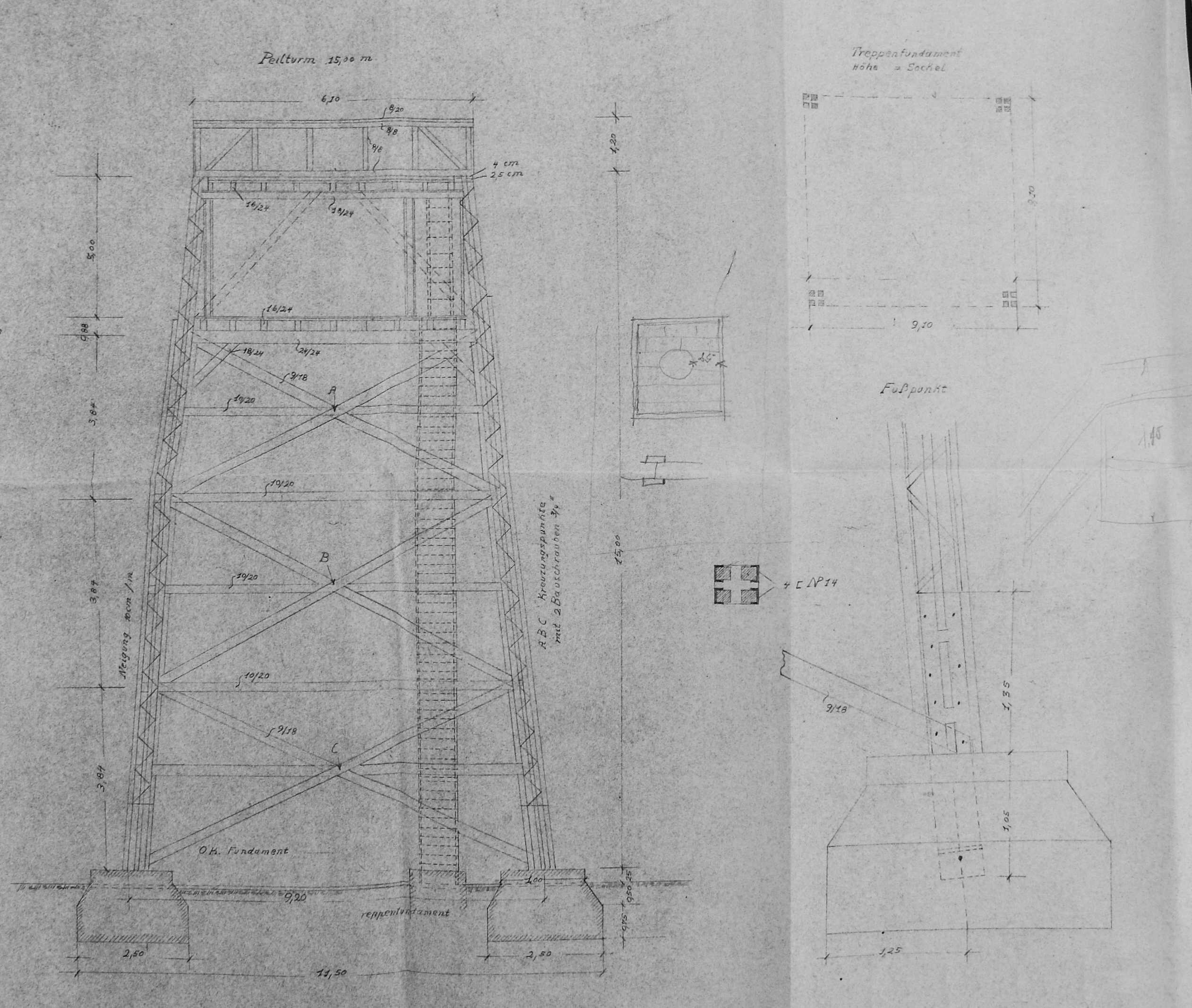

Pejletårn for Y-pejler/Heinrich-Peiler.
Reg.nr. 03-04-05-06.

Tårnene er bygget på et betonfundament med 4 hjørnestolper af træ.
Under den øverste platform er der en pejlebarak lavet af træ. Ydervæggene er forskallede dobbeltvægge og forsynet med isoleringsindsatser. Gulvet og loftet er også isoleret.
Rummet opvarmes af en transportabel jernovn.
Røgrøret er ført ud på en brandsikker måde.
Den øverste platform er omgivet af en 1,20 m høj brystningsplanke.

Pejlebarak på pejletårnene.
Hanstholmregistreringen v/Jørgen Lumbye

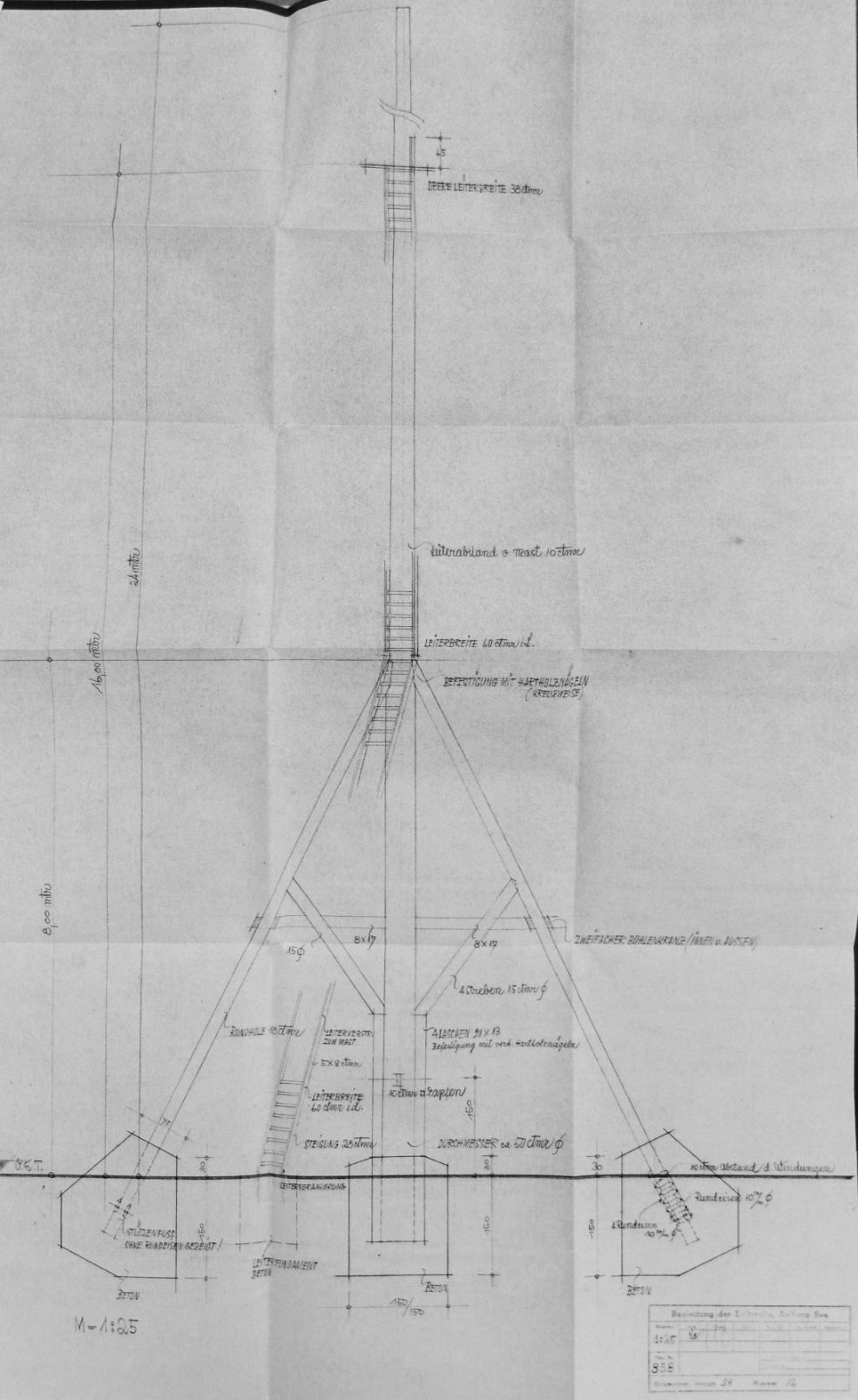

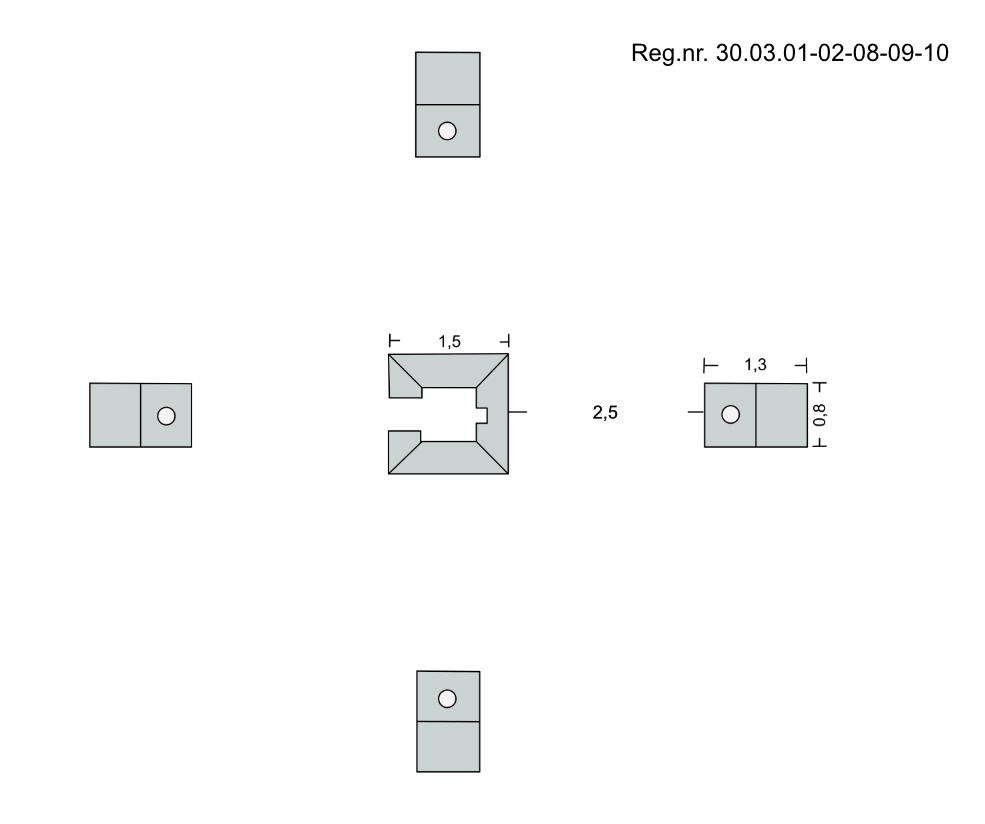

Pejlemaster med HANS-E-MESS Gerät og barak ved hver mast. Reg.nr. 01-02-08-09-10.

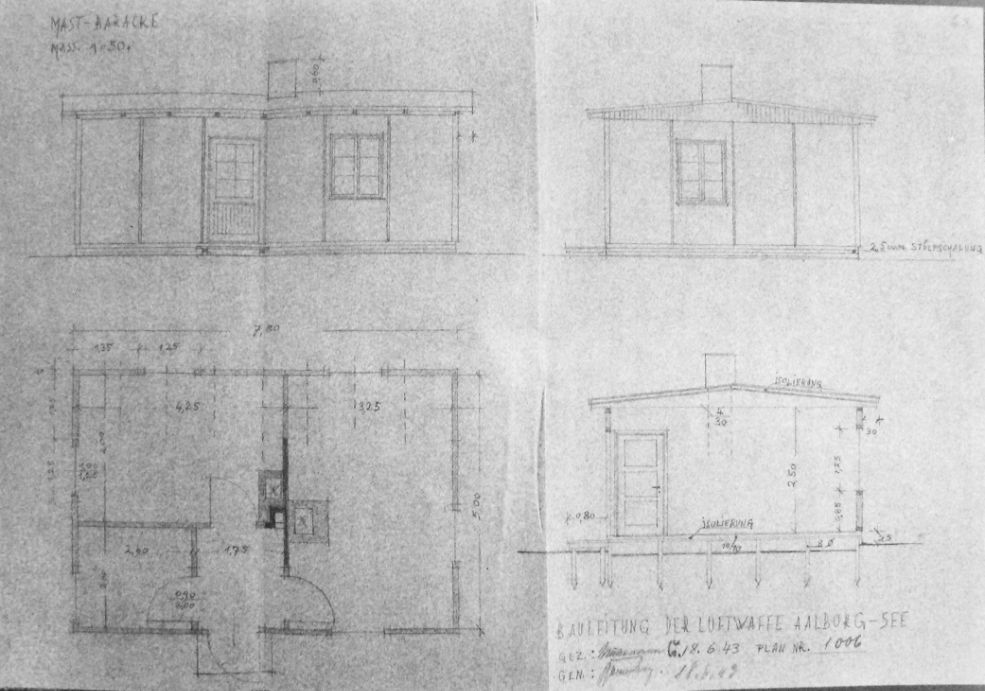

10a. 5 stk. Mastebarak

Barakkerne er opbygget af dobbeltvæggede barakpaneler.
Gulvet er lavet af træ på stolpegitre.
Taget er dækket med et enkelt lag tagpap. Gulv, vægge og lofter er isoleret, så de kan klare vintervejr.
Skorstene, komfurpaneler og ovnskabeloner er i massiv udførelse.
Opvarmningen sker med transportable jernovne.
Alle ydervægge er forsynet med et vejrbeskyttende lag.
Barakkerne er udstyret med elektrisk belysning.

Hanstholmregistreringen v/Jørgen Lumbye

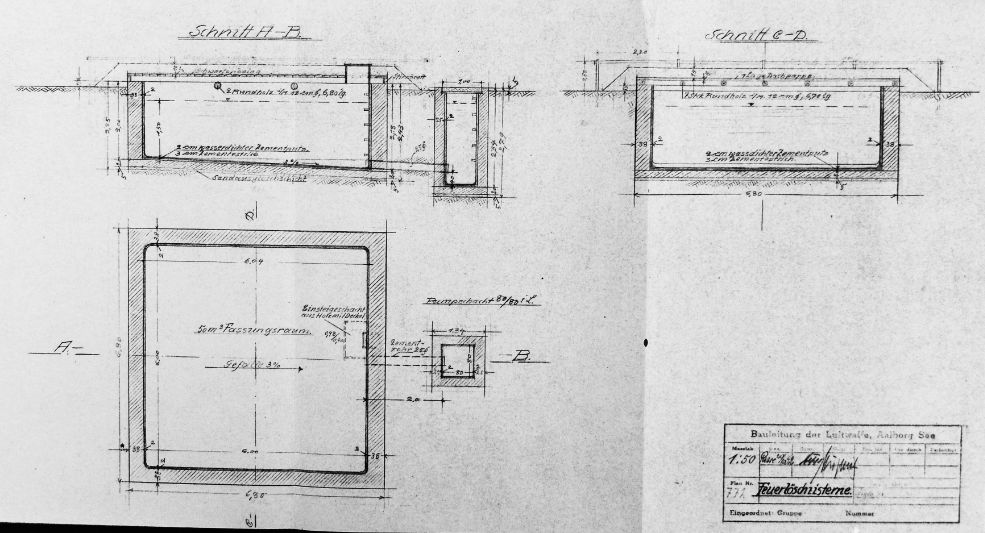

Brandslukningscisterne. Reg.nr. 28.

Cisternen er solidt indbygget i jorden og gjort vandtæt med en isolerende belægning indvendig.
Afdækningen er lavet af træ og er dækket med tagpap og jord.
Der er monteret en pumpe til opsugning af vand til slukningsformål. Pumpen er dækket af en betonplade.
