| Fotos af bunker type L 480 for radar Wasserman S |
|
|
|
| Hanstholmregistreringen v/Jørgen Lumbye |
 |

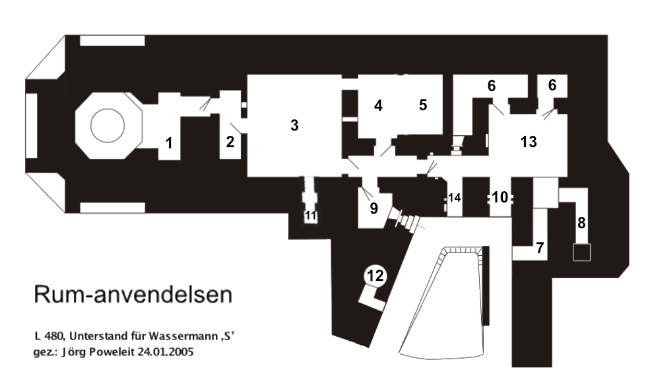

Rum-anvendelsen: 1: Drev til antenne og omformer. 2: Maskinrum. 3: Kommunikation og betjening. 4: Reservedelslager. 5: Ventilation. 6: Lager. 7: Friskluftsindtag. 8: Udluftningsskakt. 9: Nærkamprum. 10: Indgang til indbringning af apparatur. 11: Nødudgang. 12: Udvendig observationsplads. 13: Rum med nødstrømsanlæg. 14: Indgang for personel. |
 |

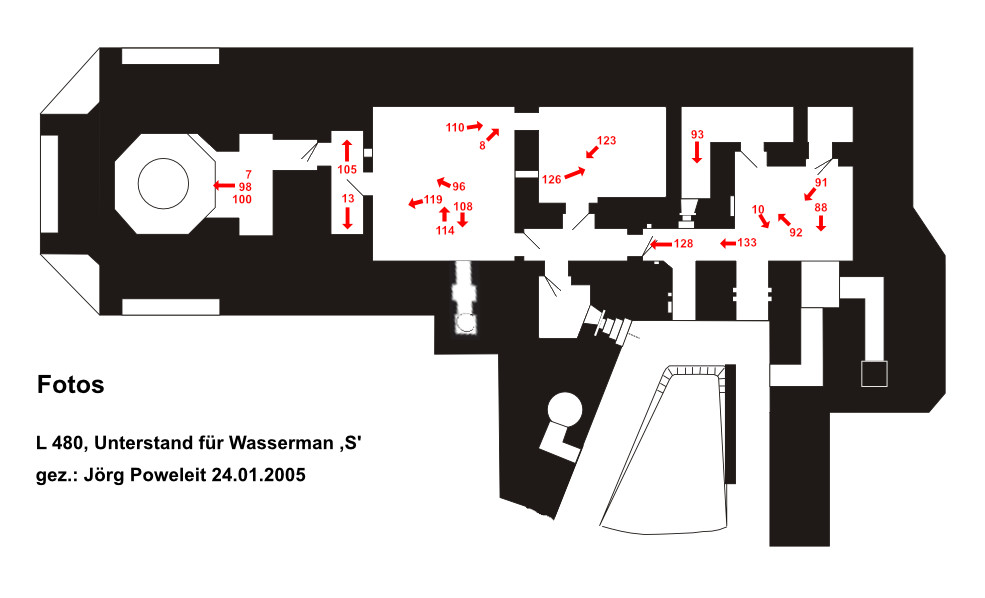

| Fotonummer, -standplads og -vinkel. Fotos: Bunkermuseum Hanstholm. |
| Hanstholmregistreringen v/Jørgen Lumbye |
| Rum under antennen. |
||
 |
 |
 |

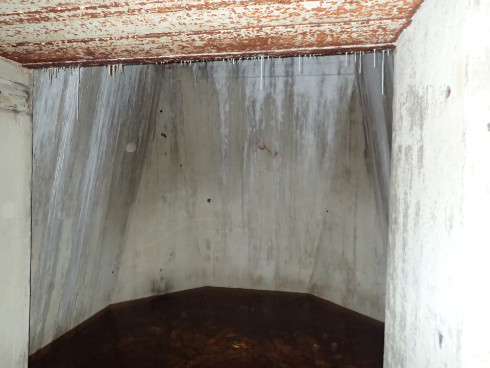

| 98. |

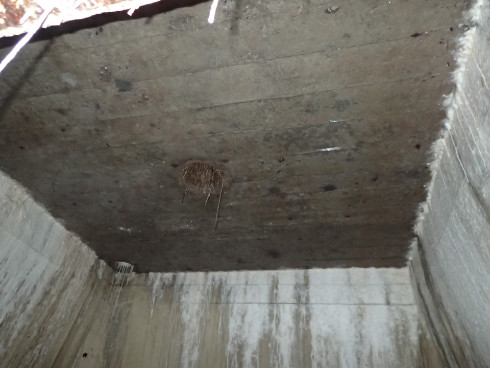

100. Hul i loftet til gennemføring af kabler. |

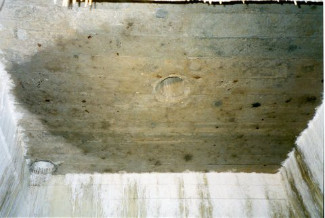

7. |
| Rum 2. Maskinrummet. | |
 |
 |

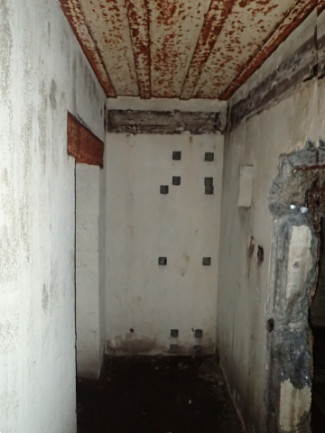

| 105. Til venstre indgangen til rum 1 (tårnet). Til højre indgang til rum 3. |

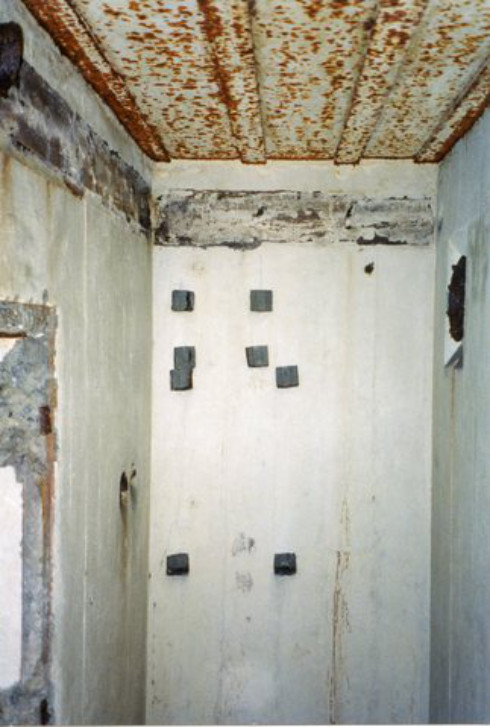

13. Til venstre indgang til rum 3 (kommunikation og betjening. |
| Rum 3. Kommunikation og betjening. |
|
 |
 |

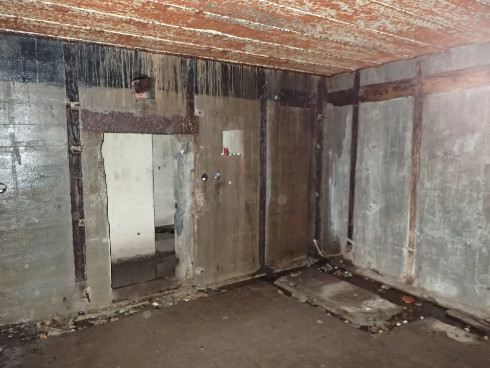

| 96. Væggen ind til rum 2 (maskinrum). I hjørnet fundament for en maskine. |

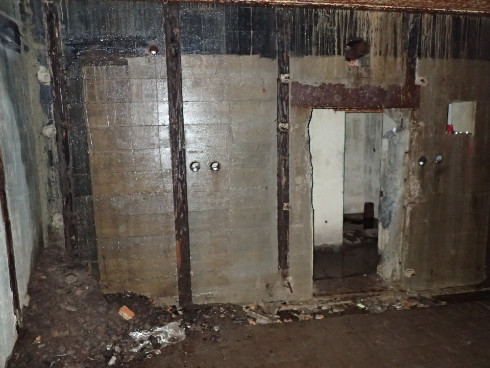

119. Væggen ind til rum 2 (maskinrum). |
 |
 |

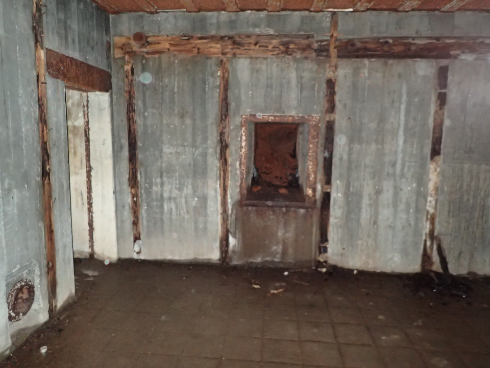

| 108. Til venstre åbning ud til gangen. Midt på væggen nødudgangen. |

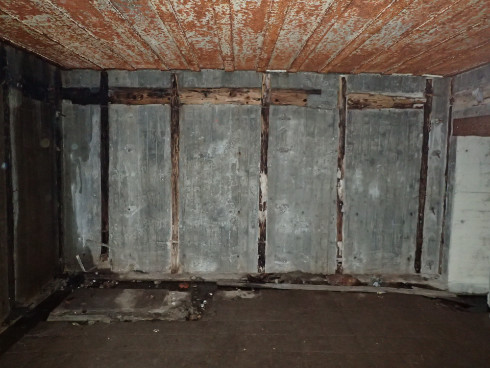

114. Til højre indgang til rum 4 og 5. |
 |
 |

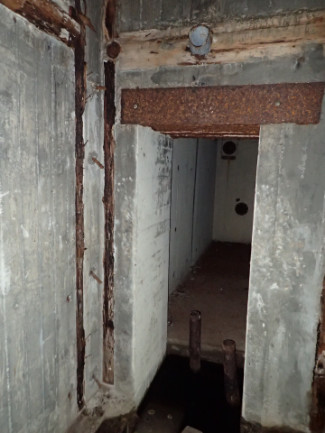

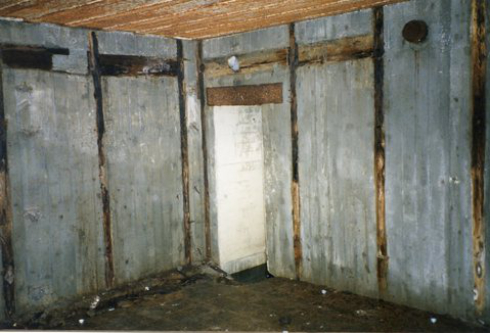

| 8. Indgangen til rum 4 og 5. | 110. Kig ind i rum 4 og 5. |
| Rum 4. Reservedelslager. |
Rum 5. Ventilation. | Rum 6. Lagerrum. |
 |
 |  |

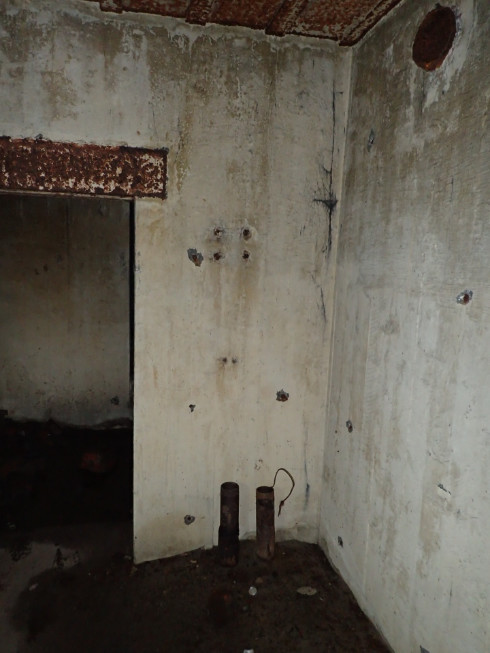

| 123. Væggen med adgang til rum 3. |

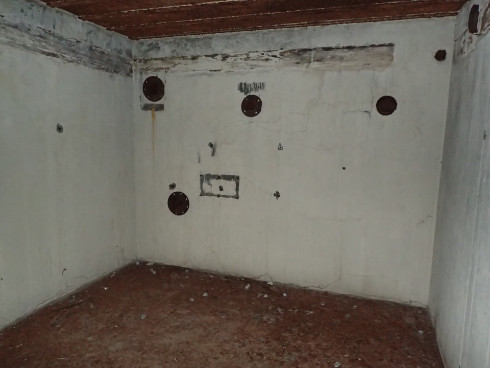

126. Der er ikke opsat væg mellem rum 4 og 5. | Her afsnittet med nærkampslugen. |
| Rum 13. |
|
 |
 |

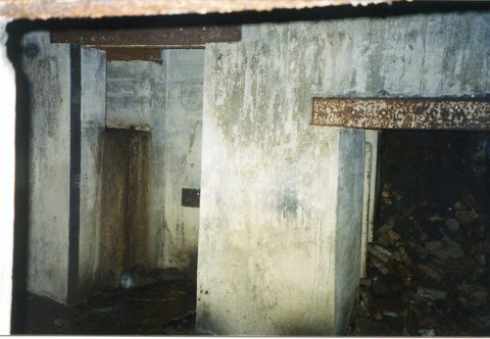

| 10. Til venstre adgangen til rum 8 med udluftningsskakt. Til højre indgangen til indbringning af apparatur. |

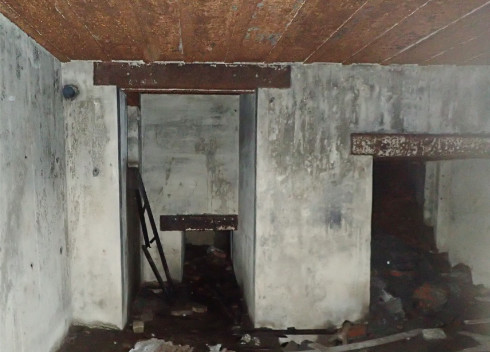

88. Rum 8 med udluftningsskakt. Til højre indgangen til indbringning af apparatur. |
 |
 |

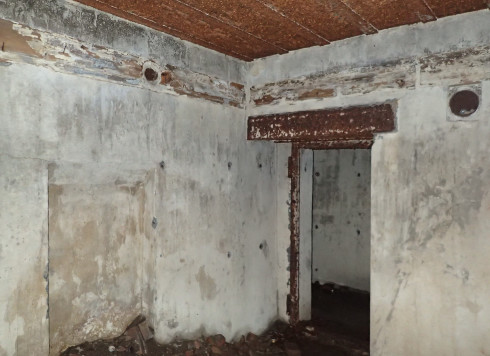

| 92. Indgang til rum 6 med nærkamprum. |

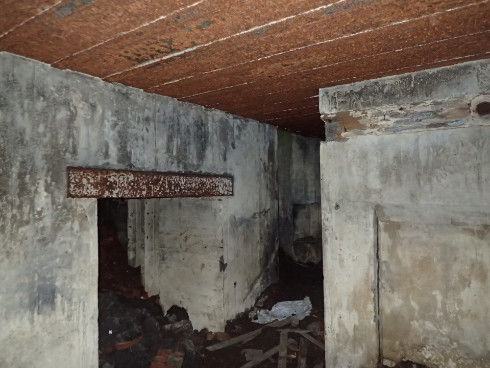

91. Indgangen til indbringning af apparatur. Længere henne ad gangen ses personelindgangen. |
 |
 |

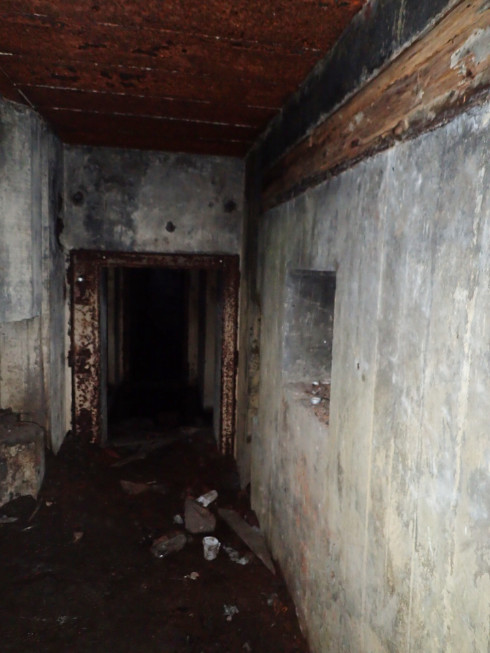

| 133. Kig indad gangen. I væggen ses hullet til nærkampslugen overfor personelindgangen. |

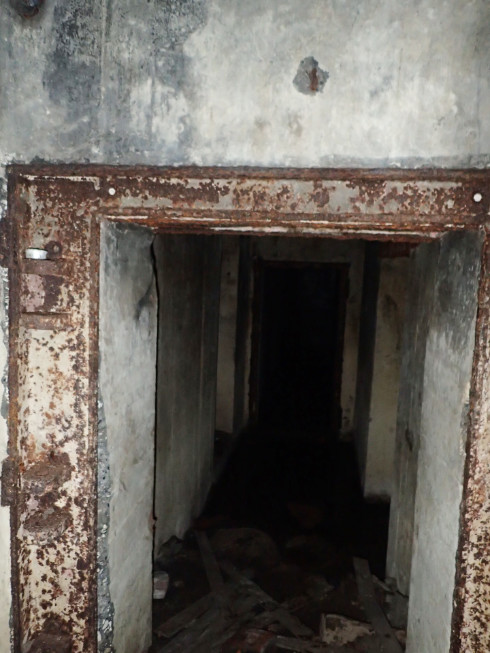

128. Længere inde ad gangen. |
